探地雷达（地质雷达）二维雷达与三维雷达的优缺点

首先，要理解核心区别：

二维雷达：通常指沿测线进行逐线采集的方式。得到的是垂直于地表的一条条剖面图。这是最传统和常用的模式。

三维雷达：通过在目标区域上以密集的网格线**进行采集，或者使用多天线阵列一次性采集多条测线。将所有这些数据组合起来，形成一个三维数据体。

下面详细对比它们的优缺点：

二维雷达

优点

1.  效率高、速度快：

    单线推进，采集方式简单直接。对于长距离的路面普查、管线追踪等线性目标，效率非常高。

2.  设备轻便、操作简单：

    通常是单通道或双通道系统，设备相对轻巧，对操作人员的技术要求较低。

3.  数据处理简单快捷：

    数据量小，处理流程（如滤波、增益、地形校正）相对标准化，可以快速得到解释结果。

4.  成本低：

    设备和后期处理软件的成本远低于三维雷达系统。

5.  对线性目标直观：

    对于管道、电缆、隧道等线性埋藏物，二维剖面能非常清晰地显示其走向和埋深。

 缺点

1.  信息维度单一：

    只能提供“切片”视图，无法展现目标体在横向上的展布形态。容易因旁侧绕射等因素产生误解。

2.  易受干扰，解释多解性强：

     一个孤立的异常点在剖面图上可能是一个“双曲线”，很难判断它到底是一个小石子、一个空洞，还是其他物体的反射。需要解释人员有丰富的经验。

3.  难以精确描绘复杂目标：

    对于不规则的空洞、塌陷区、考古遗址基址等复杂目标，仅靠几条稀疏的二维剖面难以精确重构其空间形态和边界。

三维雷达

优点

1.  信息丰富、可视化程度高：

    最大的优势在于可以获得完整的三维空间信息。可以生成水平切片图、任意方向的垂直切片图、三维立体图等，从各个角度观察地下情况。

2.  目标准确定位与识别：

    可以精确确定目标体的位置、大小、埋深和三维形态。能够有效区分旁侧绕射和真实目标，大大降低解释的多解性。

3.  揭示空间关系：

    能清晰地展示多个目标体之间的空间关系（如交错的管线、复杂的墓室结构等）。

4.  成果直观，易于理解：

    生成的水平切片图类似于“施工图纸”，非常直观，即使是非专业人士也容易看懂，便于向甲方或决策者汇报。

 缺点

1. 采集效率低、耗时长：

    需要在测区内来回走线，形成密集的网格，采集时间远长于二维模式。虽然阵列式三维雷达解决了这个问题，但价格昂贵。

2.  数据量巨大：

    数据量是二维的几十甚至上百倍，对电脑硬件（存储、内存、CPU）要求很高。

3.  数据处理复杂：

    处理流程更复杂，包括数据对齐、网格化、三维成像等特殊步骤，需要专业的软件和操作技能。

4.  成本和价格高昂：

    无论是多通道阵列雷达系统，还是支持高精度定位的测量型雷达，其购置成本都远高于普通二维雷达。

5.  对场地要求高：

    需要相对平坦、开阔的场地，以便布设测量网格。在狭窄或障碍物多的区域实施困难。

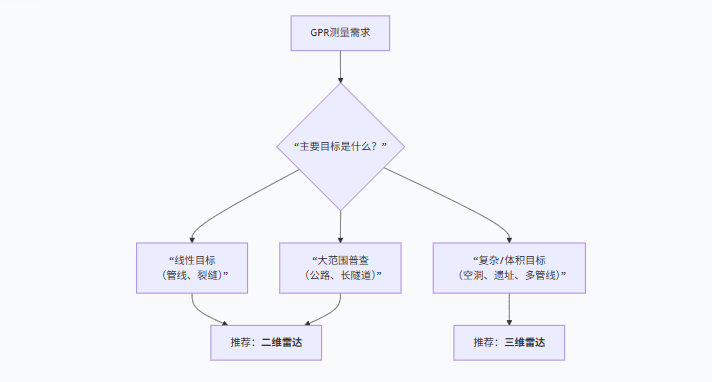

总而言之，选择二维还是三维，取决于你的具体应用、精度要求、预算和工期：

追求效率、成本可控、目标简单时，选二维雷达。它仍然是大多数常规工程物探任务的“主力军”。

追求精度、需要精细化解译、目标复杂且预算充足时，选三维雷达。它是解决复杂问题的“利器”。

在实际工作中，也常常采用 “二维普查、三维详查” 的组合策略：先用二维雷达进行大范围快速扫描，发现异常区域后，再布设密集网格进行三维雷达精细探测，从而兼顾效率与精度。
