探地雷达（地质雷达）在水中或者冰面作业中如何探测水中物体

核心原理：为什么GPR能在水中工作？

GPR的基本原理是向地下（或介质中）发射高频电磁波，并接收来自不同电性界面的反射波。其探测能力取决于两个关键因素：

1.  介电常数：决定了电磁波在介质中的传播速度。

    空气：~1

     冰：~3-4

    纯水：~81（非常高）

    沉积物/岩石：变化范围大（通常在4-30之间）

2.  电导率：决定了电磁波在介质中的衰减（能量损失）。

      空气、冰、纯水：电导率极低，衰减很小，是理想的透波介质。

      海水、咸水、粘土：电导率高，衰减极大，是电磁波的“杀手”。

关键点：纯水和冰都是低损耗介质，电磁波可以在其中传播很远的距离。因此，当GPR在空气中向水面发射电磁波时，大部分能量会穿透水面进入水中，遇到水下的物体（其介电常数与水不同）时，会产生反射波并被接收天线捕获。

关键挑战与限制

1.  水的盐度（电导率）是决定性因素**：

       淡水（湖泊、河流）：电导率低，衰减很小，探测效果非常好，深度可达几十米甚至更深。

       海水：电导率高，衰减极大。常用的高频GPR（如100MHz以上）在海水中的穿透深度通常**只有几十厘米到一两米**，几乎无法用于有效探测。必须使用极低频天线（如10-25MHz），但会牺牲分辨率。

2.  水面反射强烈：

       空气和水的介电常数差异巨大（1 vs 81），会导致绝大部分能量在水面发生反射。这会产生一个非常强的、持续的“水面反射”信号，可能会掩盖下方微弱的有效信号。需要通过数据处理技术（如背景去除）来压制这个强信号。

3.  深度与分辨率的权衡：

      电磁波在水中的传播速度约为空气中速度的1/9（因为 `速度 ≈ 光速 / sqrt(介电常数)`）。这意味着波长被压缩，分辨率会相对提高。

      但同时，为了探测更深，需要使用更低频率的天线，而低频天线分辨率较低。

 实际操作与配置

场景一：在冰面上探测冰下或水底物体

这是GPR最理想的水下探测场景之一。

   优势：

       冰的电导率极低，对电磁波几乎是“透明”的。

       冰面平坦，便于雪地摩托或人工拖拽设备，测量效率高。

       可以同时测量冰层厚度和水下目标。

   应用：

       测量冰厚，为冰上运输、活动提供安全评估。

       寻找冰下落水者或物体。

       测绘水底地形（水深测量）。

       探测冰层下的水下结构或沉积物。

  配置：

       通常使用中心频率为100MHz至500MHz的天线，在分辨率和穿透深度之间取得良好平衡。

 场景二：在水面上直接探测水中物体

这通常是在船只或平台上操作。

   配置与操作：

       天线类型：必须使用屏蔽天线，以抑制水面波浪和空气杂波的干扰。

       天线安装：天线应尽可能接近水面，甚至可以轻微没入水中，以减少空气-水界面的强烈反射和能量损失。有时会使用浮筏或专用水上拖曳设备。

       频率选择：

           淡水：可使用较高频率（如200MHz）来探测小物体，或较低频率（如50MHz）来探测深水区的水底和大型物体。

           海水：主要使用低频天线（10-50MHz），但探测能力和分辨率非常有限。

   应用：

       淡水湖/河中搜寻沉没物体、车辆、残骸。

       水下管线、电缆的定位。

       河床、湖床地形测绘。

       水下考古（寻找古建筑遗址、沉船等）。

 数据处理与解释

1.  强信号压制：首先要使用滤波算法去除或减弱强烈的直达波和水面反射波。

2.  增益调整：由于信号在水中衰减较小（淡水），增益设置与陆地不同，需要突出深层信号。

3.  速度校正：必须使用水中的正确波速（~0.033 m/ns）来计算深度，否则深度数据会严重错误。在冰中，速度约为~0.17 m/ns。

4.  图像识别：

       水中物体：表现为水层中的一个明显的“双曲线”反射弧。

       水底：表现为一个连续、稳定的强反射界面。水底以下的沉积物如果饱含水，也可能产生内部反射。

 与声纳技术的对比

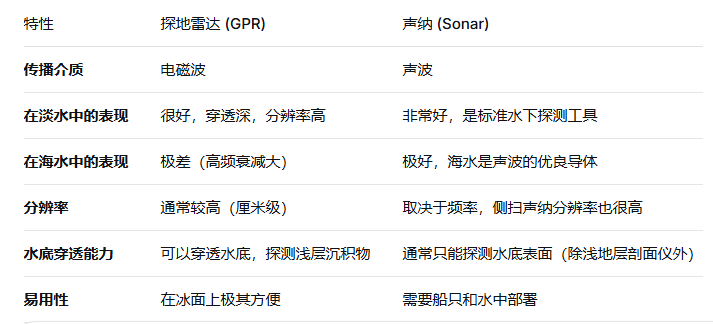

GPR在水下探测中并非万能，它最大的竞争对手是声纳。

结论：在淡水和冰面**环境中，GPR是探测水下物体的一个非常强大且高效的工具。而在海水中，由于高电导率导致的严重衰减，GPR的应用受到极大限制，此时声纳是远为优越的选择。选择哪种技术取决于具体的水体环境、目标深度和所需分辨率。
