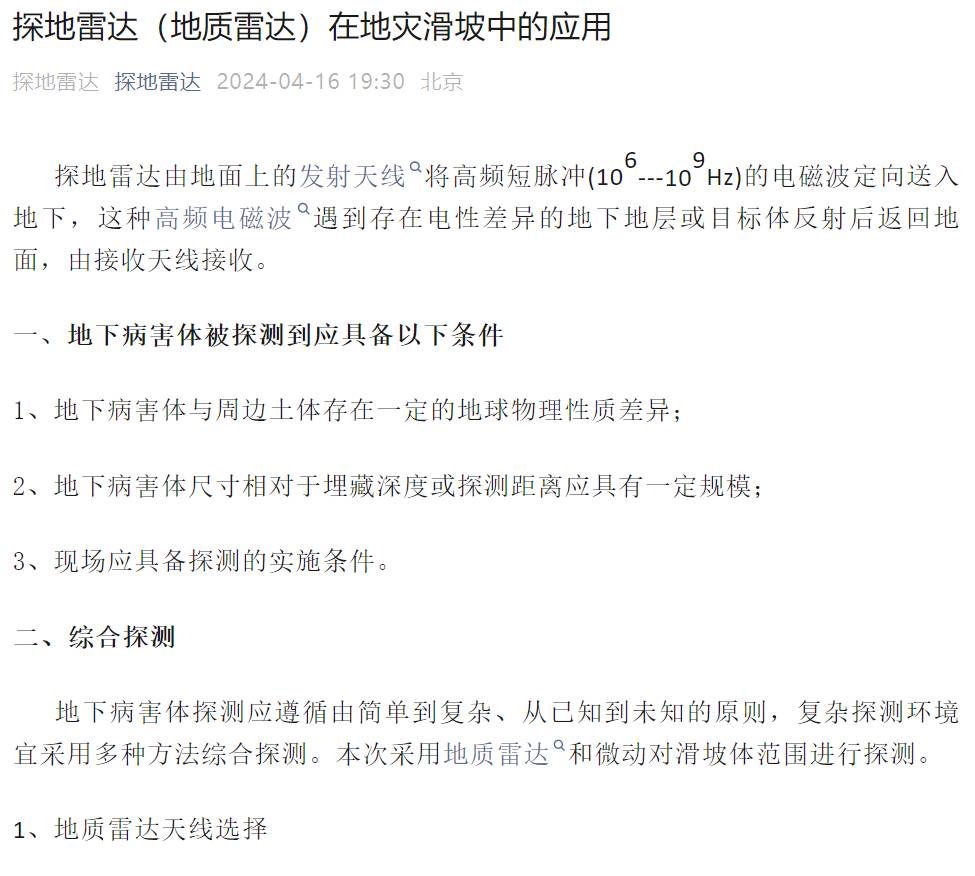

探地雷达（地质雷达）在地灾滑坡中的应用

探地雷达 探地雷达 2024-04-16 19:30 北京

  探地雷达由地面上的发射天线将高频短脉冲(10⁶---10⁹Hz)的电磁波定向送入地下，这种高频电磁波遇到存在电性差异的地下地层或目标体反射后返回地面，由接收天线接收。

一、地下病害体被探测到应具备以下条件

1、地下病害体与周边土体存在一定的地球物理性质差异；

2、地下病害体尺寸相对于埋藏深度或探测距离应具有一定规模；

3、现场应具备探测的实施条件。

二、综合探测

  地下病害体探测应遵循由简单到复杂、从已知到未知的原则，复杂探测环境宜采用多种方法综合探测。本次采用地质雷达和微动对滑坡体范围进行探测。

1、地质雷达天线选择

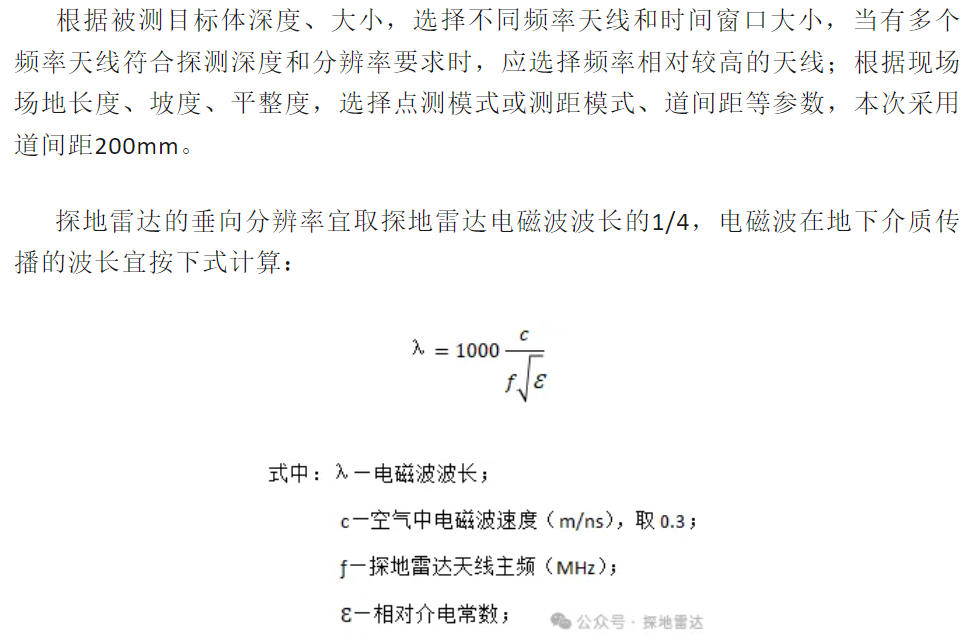

  根据被测目标体深度、大小，选择不同频率天线和时间窗口大小，当有多个频率天线符合探测深度和分辨率要求时，应选择频率相对较高的天线；根据现场场地长度、坡度、平整度，选择点测模式或测距模式、道间距等参数，本次采用道间距200mm。

  探地雷达的垂向分辨率宜取探地雷达电磁波波长的1/4，电磁波在地下介质传播的波长宜按下式计算：
